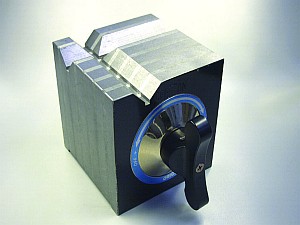

Prisma magnético en forma de V

Magnetprismen mit V-Nut

- para marcar, medir, posicionar, pulir, taladrar, erosionar etc.
- dos superficies de contacto magnéticas
- también para material cilíndrico ø 8 - 70m apropiado
- paralelismo ±0,01mm en 100 mm
- Angularidad ±0,03mm en 100 mm

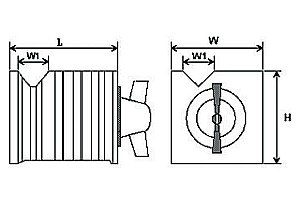

Magnetprismen mit V-Nut Zeichnung

Artículo
H
W
L
W1
Fuerza de adherencia 1
Fuerza de adherencia 2
Peso
[mm]
[mm]
[mm]
[mm]
[N]
[N]*
[kg]
350116 100 100 100 26 250 500 7,5
350118 150 150 150 32 500 1400 22
